我们常规所说的机房配电系统主要包括:机柜的供电系统、机房的精密空调供电系统、机房环境监控供电系统、机房照明配电系统以及机房UPS供配电系统。今天鑫融网络小编主要来说下机房UPS供电系统常用的电源保护解决方案,UPS供电方案主要包括单机系统、并机系统、2N(双母线)供电系统。如何选择合适的供电方案,起决于系统所带负载的特点和重要性。对于运行当中可以有计划中断或停止运行的设备,可以选用单机供电;对于运行当中不能停电的重要单电源负载,选用并机供电;对于可以接入两路UPS电源的负载,选用2N双母线供电方案。本文从现场应用案例入手,通过操作和运行维护阐述,提供工业UPS系统供电解决方案之2N(双母线)供电系统方案的适用范围与优缺点。

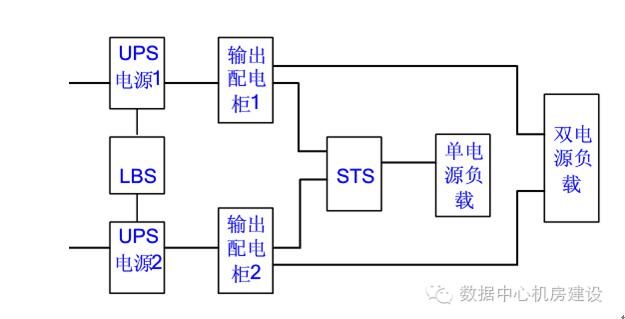

我们先从一张简洁的2N配电系统图开始:
双总线方案的实现:
可靠性:
双母线系统:每套系统由一台UPS主机构成,两套系统有各自的配电分路。双电源负载通过两套系统分别接入,单电源负载通过两套系统连接的STS开关单路供电。正常工作时,两套系统均分负载;当一套UPS系统(或说是一台主机)需要维护或者宕机的话,另一套系统(或说是另一台主机)可以完全撑起整个负载。双总线系统需要的STS的故障率极低,可以不考虑故障点的问题。双总线的2台UPS相互独立,一台故障不影响另外一台工作。
优点:
UPS都处于逆变供电状态工作,同时均分承担对负载供电。当有一台UPS出现故障,所有负载全部加到另外UPS身上。
投资:
成本较高。(单电源负载,需增加STS切换开关及组件)。
方案说明:本方案适合数据中心,交流供电系统容量为6-40KVA,采用2套相对完全独立的UPS系统,为双电源负载提供供电,单电源设备通过双电源转换开关进行切换供电。
方案优势:
1、达到核心设备对银行数据中心的应用要求;
2、真正消除了“单点瓶颈”故障隐患,可靠性达到99.99999%以上;
3、UPS系统维护保养,升级扩容方便快捷。
知识点:
静态切换开关系统(STS)在为单路电源负载供电切换时使用,单电源负载接在STS输出端上,STS两个输入端分别接在输入电源1和输入电源2,当其中一个系统供电母线上的任何设备或电缆发生故障或需要维护时,其负载可经转换时间1/4周波的静态转换开关切换至另一个系统供电。正常工作时,两套母线系统会各自带有50%的负载。
